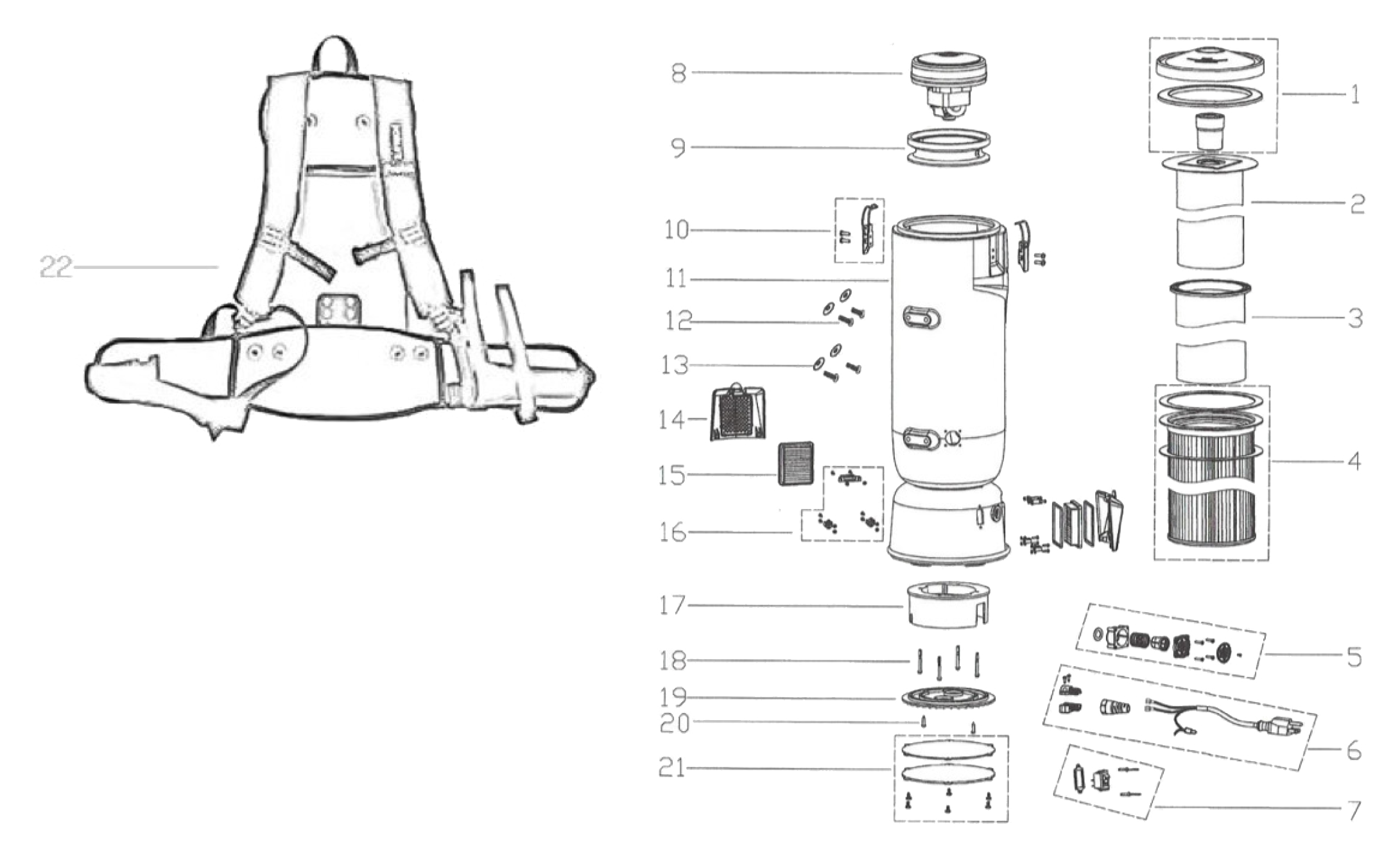

AVAC Q-10 Main Assembly
![](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor.png?sfvrsn=e3711442_0)
![part 21](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-22.png?sfvrsn=bfd03416_0)
![part 21](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-21.png?sfvrsn=123c105_0)
![part 20](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-20.png?sfvrsn=f570efcb_0)
![part 19](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-19.png?sfvrsn=a7a3495f_0)
![part 18](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-18.png?sfvrsn=964831aa_0)
![part 17](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-17.png?sfvrsn=abadbcce_0)
![part 16](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-16.png?sfvrsn=2164afb3_0)
![part 15](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-15.png?sfvrsn=39e55b36_0)
![part 14](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-14.png?sfvrsn=fb7a3e6d_0)
![part 13](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-13.png?sfvrsn=69ccc098_0)
![part 12](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-12.png?sfvrsn=e688aecc_0)
![part 11](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-11.png?sfvrsn=408da140_0)
![part 10](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-10.png?sfvrsn=6dfd87a6_0)
![part 9](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-9.png?sfvrsn=7eac2ce5_0)
![part 8](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-8.png?sfvrsn=a07369bc_0)
![part 7](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-7.png?sfvrsn=859e6121_0)
![part 6](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-6.png?sfvrsn=eafada2_0)
![part 5](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-5.png?sfvrsn=7e669905_0)
![part 4](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-4.png?sfvrsn=24bd9c9b_0)
![part 3](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-3.png?sfvrsn=98137173_0)
![part 2](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-2.png?sfvrsn=1806def7_0)
![part 1](/images/default-source/parts-gui-app/avac-26-motor/avac26-motor-1.png?sfvrsn=96c6533b_0)
Item | Part Number | Qty | Description | Item | Part Number | Qty | Description | |

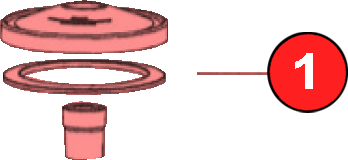

1 | AVQ1-1059Z | 1 | Top Lid Assembly | 12 | AVQ12-0010S | 4 | Screw | |

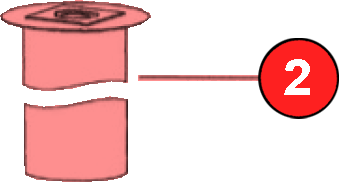

2 | AVQ2-0039 | 1 | Disposable Dust Bag | 13 | AVQ13-0010W | 4 | Washer | |

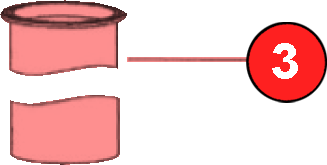

3 | AVQ3-0005 | 1 | Cloth Bag SMS | 14 | AVQ14-1063 | 1 | HEPA Exhaust Cover | |

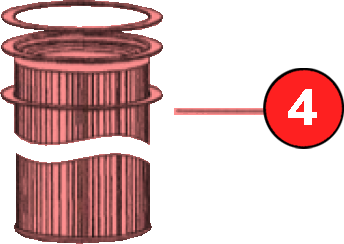

4 | AVQ4-0011Z | 1 | HEPA Filter | 15 | AVQ15-0047 | 2 | HEPA Exhaust | |
5 | AVQ5-0686Z | 1 | Exhaust Valve Assembly | 16 | AVQ16-1061Z | 1 | Fastener Assembly | |

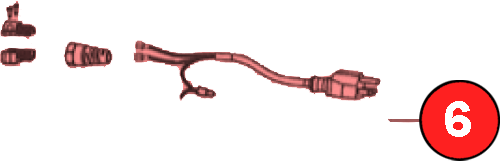

6 | AVQ6-0137Z | 1 | Conn Cord Assembly | 17 | AVQ17-0709 | 1 | Motor Plate | |

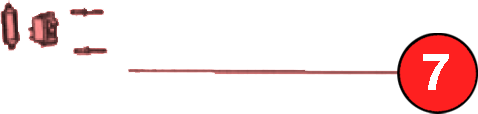

7 | AVQ7-0029Z | 1 | Switch Assembly | 18 | AVQ18-0111 | 4 | Screw | |

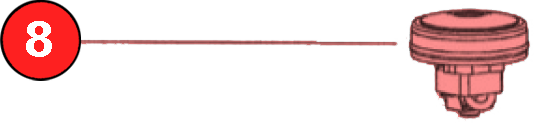

8 | AVQ8-0041 | 1 | Motor | 19 | AVQ19-0671 | 1 | Plastic Guard | |
9 | AVQ9-0060 | 1 | Gasket for Mounting Plate | 20 | AVQ20-0101 | 2 | Self Tapping Screw | |

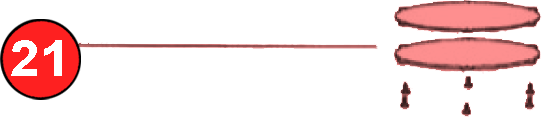

10 | AVQ10-0006Z | 1 | Clamp | 21 | AVQ21-1064Z | 1 | Sealing Board | |

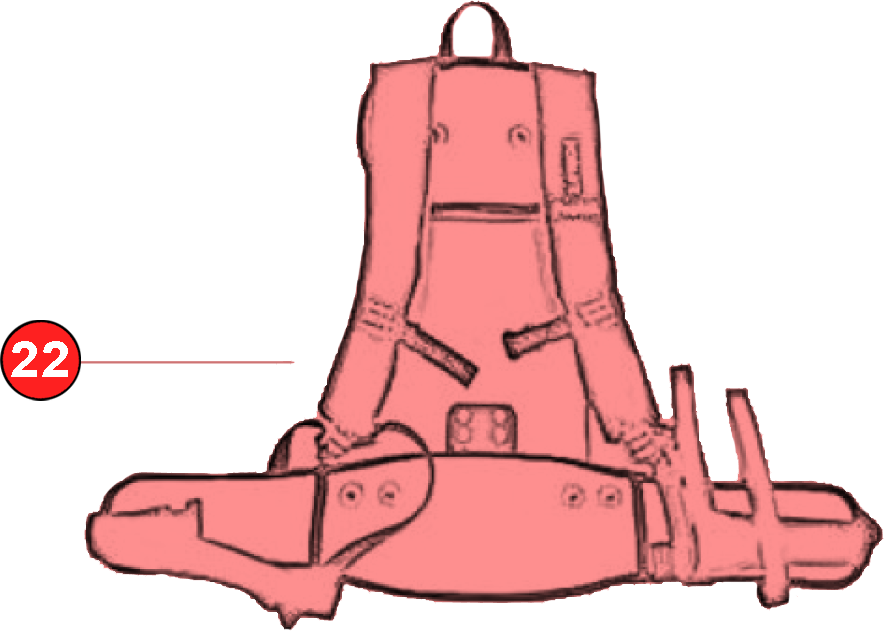

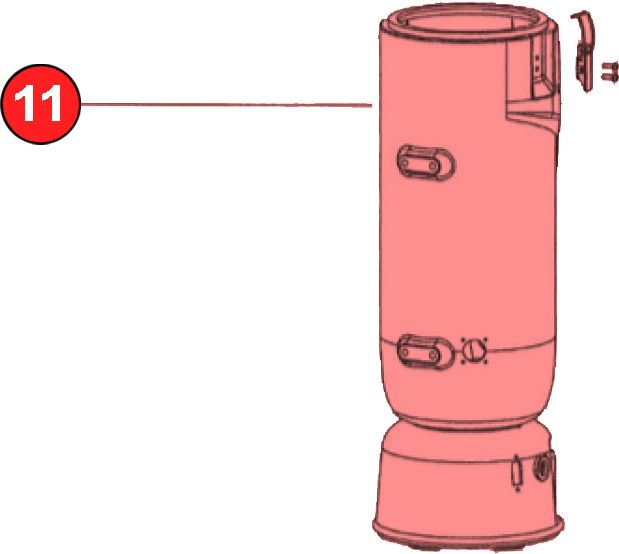

11 | AVQ11-0022 | 1 | Tank 10 Quart | 22 | AVQ22-0005 | 1 | Harness | |
23 | AIBP10BAG | 1 | Dust Bag | |||||
