RS-16

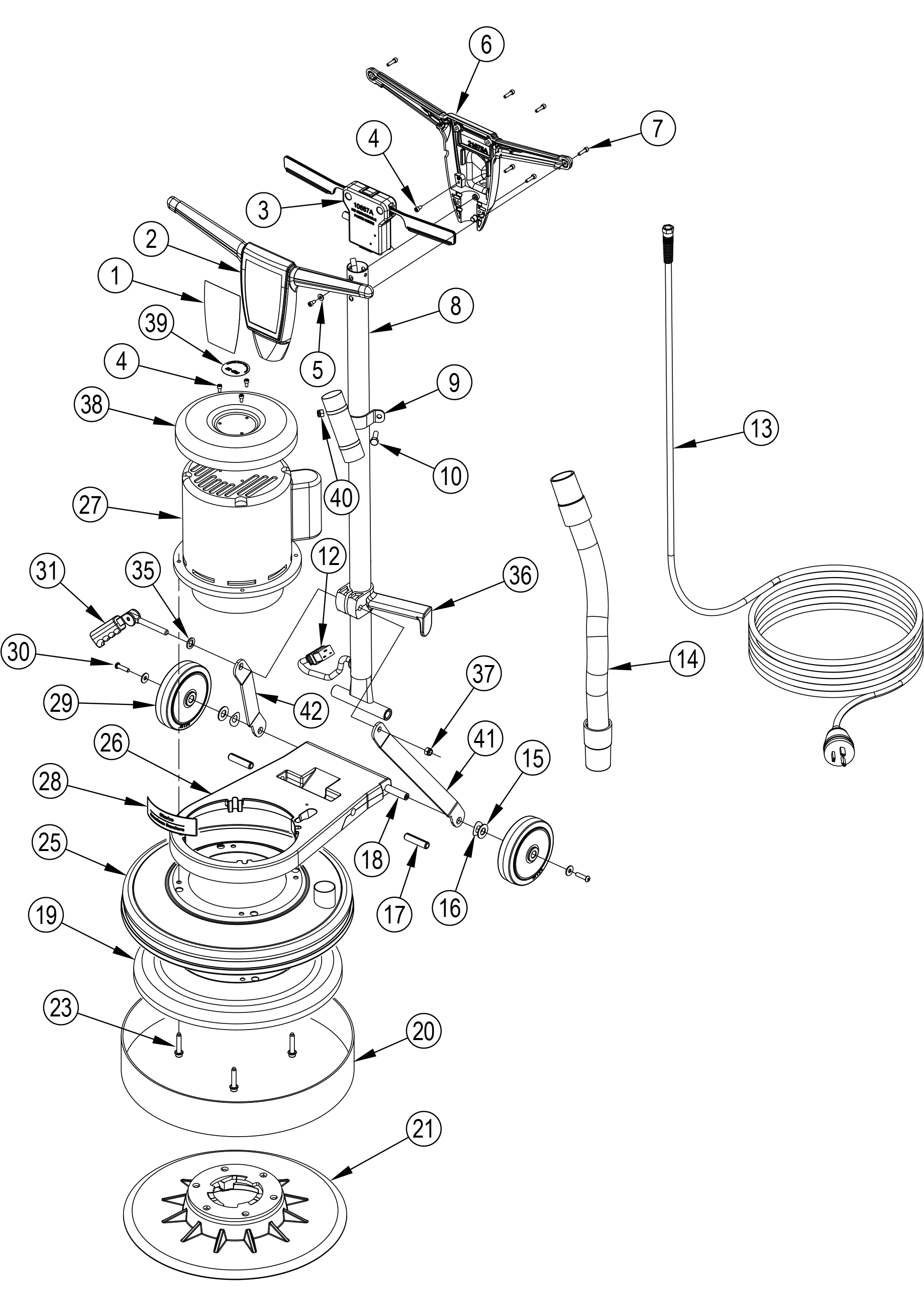

Main Assembly
![](/images/default-source/parts-gui-app/rs-16-main/rs-16-main.png?sfvrsn=1f44b916_0)
![part 42](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-42.png?sfvrsn=944ca316_0)
![part 41](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-41.png?sfvrsn=ee309e3c_0)
![part 40](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-40.png?sfvrsn=dc24a6a5_0)
![part 39](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-39.png?sfvrsn=4a23c52a_0)
![part 38](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-38.png?sfvrsn=dffea0bb_0)
![part 37](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-37.png?sfvrsn=ea228851_0)
![part 36](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-36.png?sfvrsn=aaea456_0)
![part 35](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-35.png?sfvrsn=aa7a3150_0)
![part 31](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-31.png?sfvrsn=a1ed3834_0)
![part 30](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-30.png?sfvrsn=6dce4976_0)
![part 29](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-29.png?sfvrsn=6c1e739f_0)
![part 28](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-28.png?sfvrsn=6be57f72_0)
![part 27](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-27.png?sfvrsn=bc0aa5ae_0)
![part 26](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-26.png?sfvrsn=44e00c56_0)
![part 25](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-25.png?sfvrsn=644fa690_0)
![part 23](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-23.png?sfvrsn=396fed1e_0)
![part 21](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-21.png?sfvrsn=fedb4d39_0)
![part 20](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-20.png?sfvrsn=7965209c_0)
![part 19](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-19.png?sfvrsn=fbcc987d_0)
![part 18](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-18.png?sfvrsn=1bd54a85_0)
![part 17](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-17.png?sfvrsn=7b24254a_0)
![part 16](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-16.png?sfvrsn=b1ead996_0)
![part 15](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-15.png?sfvrsn=ac1ee496_0)
![part 14](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-14.png?sfvrsn=a7889861_0)
![part 13](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-13.png?sfvrsn=51537f81_0)
![part 12](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-12.png?sfvrsn=a2166ea3_0)
![part 10](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-10.png?sfvrsn=b1cd667b_0)
![part 9](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-9.png?sfvrsn=12ffb7ab_0)
![part 8](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-8.png?sfvrsn=cc4f7cb5_0)
![part 7](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-7.png?sfvrsn=bc35dcae_0)
![part 6](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-6.png?sfvrsn=f6139068_0)
![part 5](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-5.png?sfvrsn=88e2d37f_0)
![part 4-1](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-4-1.png)
![part 4](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-4.png?sfvrsn=f14cd364_0)
![part 3](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-3.png?sfvrsn=11c118c7_0)
![part 2](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-2.png?sfvrsn=9ed5c978_0)
![part 1](/images/default-source/parts-gui-app/rs-16-main/rs-16-main-1.png?sfvrsn=1510daf7_0)
Item | Part Number | Qty | Description | Item | Part Number | Qty | Description | |
1 | 71119A | 1 | Label | 21 | 10242A | 1 | Pad Driver | |

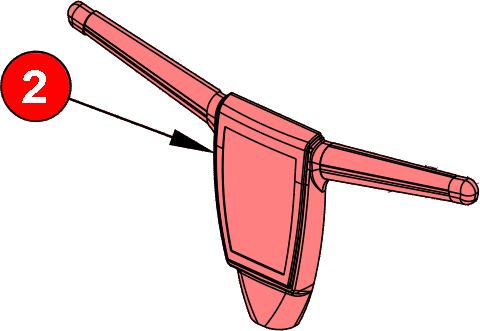

2 | 21074A | 1 | Handle Front | NI | 460215 | 1 | Hard Plate (Option 1) | |

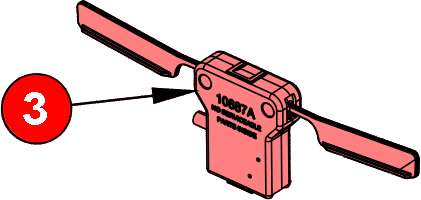

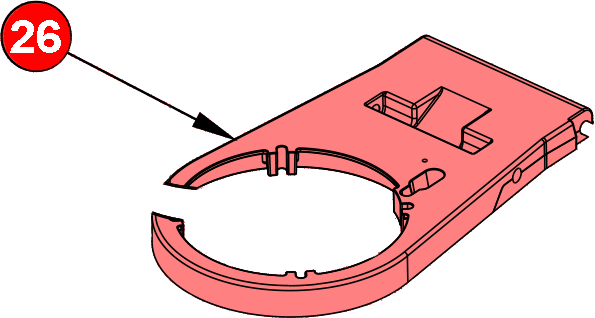

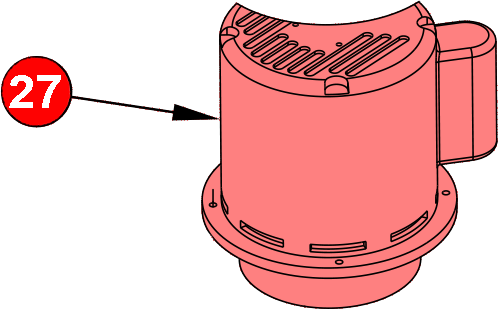

3 | 10687A | 1 | Module | 23 | 80294A | 4 | Screw, 5/16 | |
4 | 80290A | 4 | Screw, 10-32 x 3/8 | 25 | 56381944 | 1 | Hsg Brush Asm 17 DC (DC) | |
5 | 87024A | 1 | Washer | 11006A | 1 | Assembly Housing 17 (STD) | ||
6 | 21075A | 1 | Handle Back | 26 | 21088A | 1 | Main Frame | |
7 | 80284A | 6 | Screw, 10-32 x 3/4 | 27 | 53650A | 1 | Motor (120V) | |

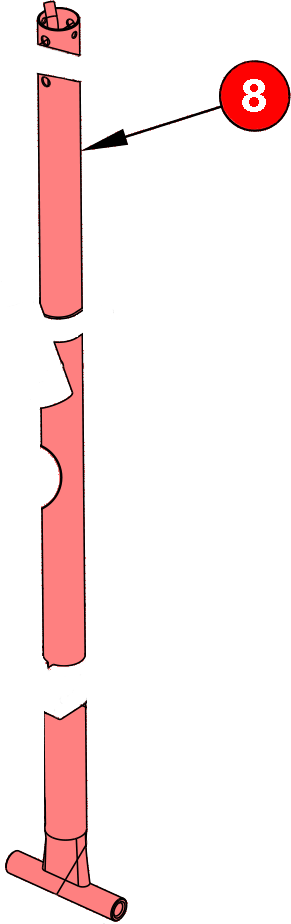

8 | 61373A | 1 | Handle Tube | 53652A | 1 | Motor (230V) | ||

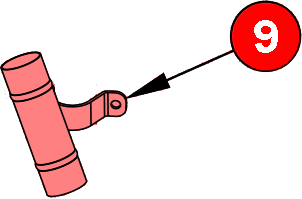

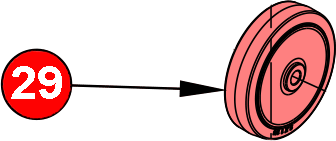

9 | 10304A | 1 | Adaptor (DC) | 28 | 70499A | 1 | Label | |
10 | 88643A | 1 | Bolt Carriage 5/16-18x1 1/4 (DC) | 29 | 39857A | 2 | Wheel | |
12 | 40789A | 1 | Cord Interconnect | 30 | 80292A | 2 | Screw, ¼-20 x 1 | |
13 | 40919A | 1 | Cord, Power (120V) | 31 | 56109699 | 1 | Cam Assy With Grip NOTE 1 | |
40524A | 1 | Cord-Power (230V) | 35 | 980349 | 1 | Washer | ||

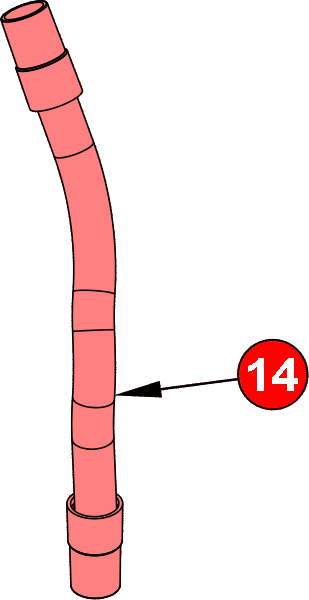

14 | 30407B | 1 | Hose, Squeegee(DC) | 36 | 50781A | 1 | Clamp | |
15 | 980648 | 2 | Washer, ½ | 37 | 920342 | 1 | Nut, 3/8 | |

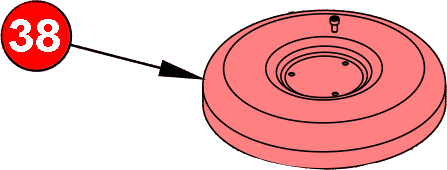

16 | 80295A | 2 | Washer, Bowed | 38 | 61716A | 1 | Cover | |
17 | 53833A | 2 | Pin, ½ | 39 | 71120A | 1 | Label | |
18 | 61725A | 1 | Axle | 40 | 920110 | 1 | Nut, 5/16 (DC) | |
19 | 61915A | 1 | Shield, Inner (DC) | 41 | 61740A | 1 | Link Arm, Left | |
20 | 30725A | 1 | Skirt (DC) | 42 | 61741A | 1 | Link Arm, Right | |
NOTE 1: The old handle assembly consisting of the following parts (56057675, 53662A, 461404, 441301) is no longer available. If you need to replace any of these components please order 56109699. |
