FM Rotary

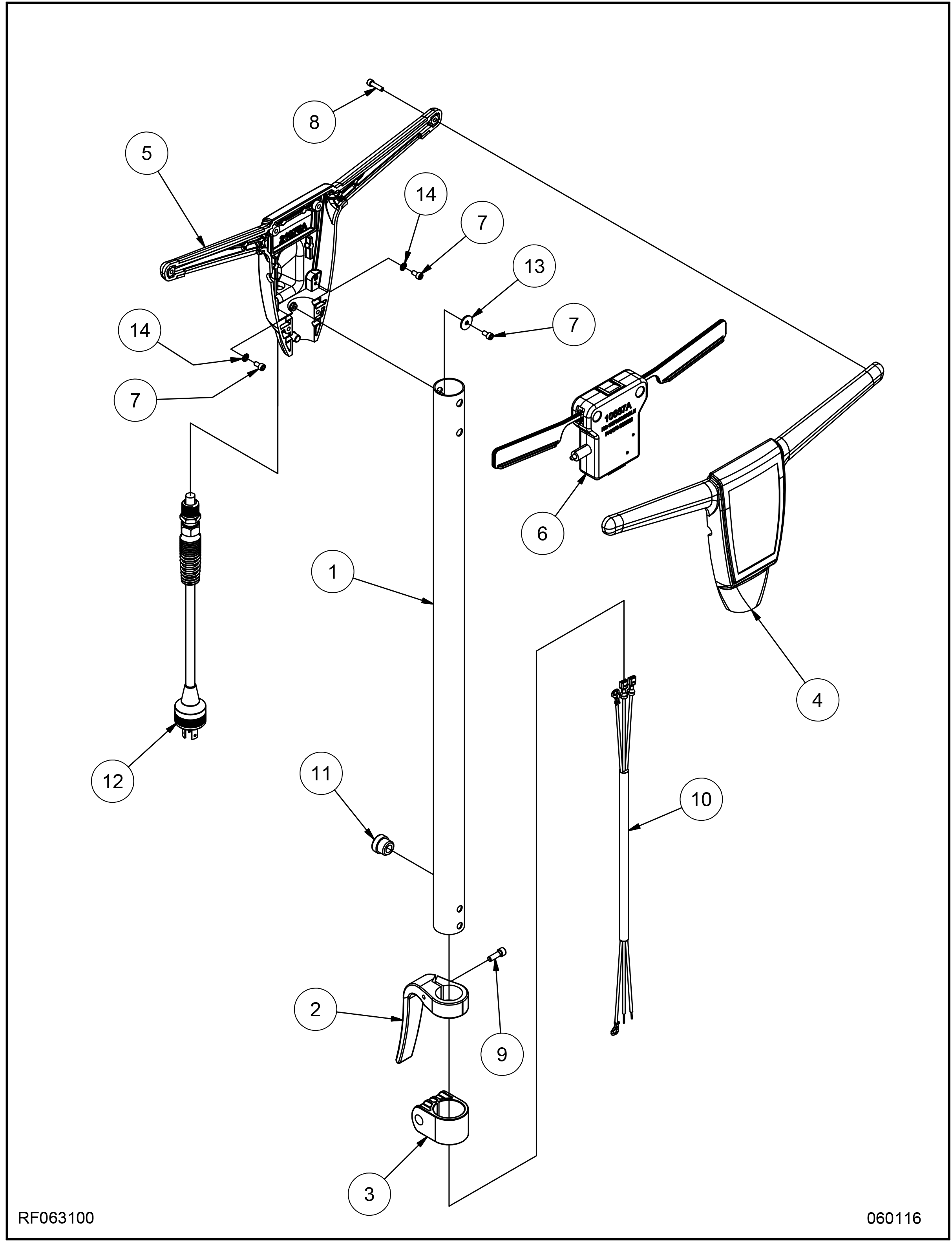

HDTR Handle Assembly RF063100
![](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100.png?sfvrsn=9b5b716_0)
![part 14-1](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-14-1.png?sfvrsn=e4cb2184_0)
![part 14](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-14.png?sfvrsn=f8300242_0)
![part 13](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-13.png?sfvrsn=e12a2c17_0)
![part 12](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-12.png?sfvrsn=72505ad7_0)
![part 11](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-11.png?sfvrsn=3a81aa54_0)
![part 10](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-10.png?sfvrsn=9875750f_0)
![part 9](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-9.png?sfvrsn=34a98e1a_0)
![part 8](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-8.png?sfvrsn=53c4950a_0)
![part 7](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-7-2.png?sfvrsn=46e58b82_0)
![part 7](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-7-1.png?sfvrsn=20b986bf_0)
![part 7](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-7.png?sfvrsn=b55aa050_0)
![part 6](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-6.png?sfvrsn=564e1e9d_0)
![part 5](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-5.png?sfvrsn=e5d5bd0f_0)
![part 4](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-4.png?sfvrsn=f35dfe1b_0)
![part 3](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-3.png?sfvrsn=1d8bc0f8_0)
![part 2](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-2.png?sfvrsn=1136b4f8_0)
![part 1](/images/default-source/parts-gui-app/fm-rotary-hdtr-handle-asm-rf063100/fm-rotary-hdtr-handle-assembly-rf063100-1.png?sfvrsn=fcdf6998_0)
Item | Part Number | Qty | Description | Item | Part Number | Qty | Description | |

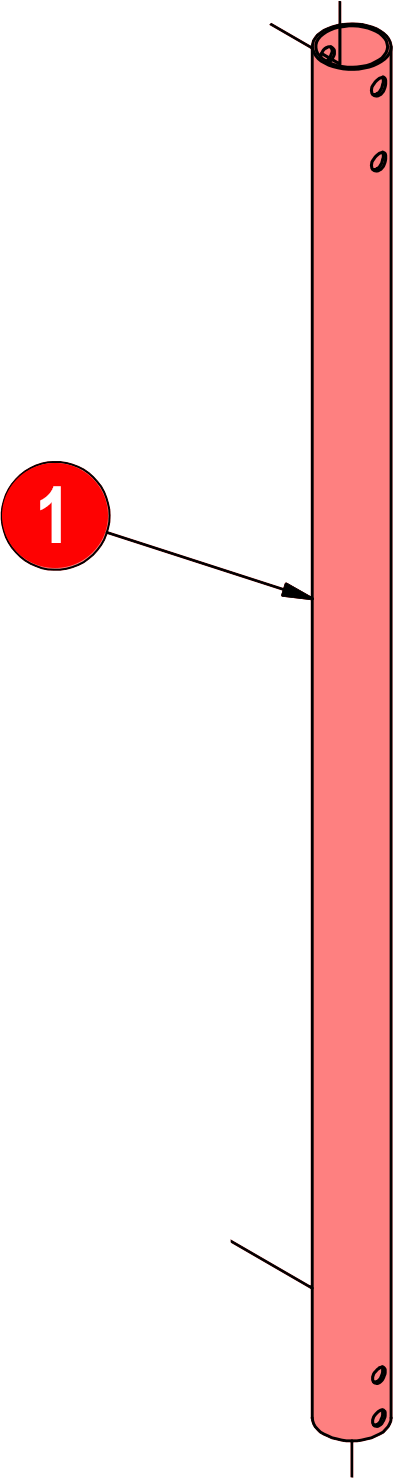

1 | 56384405 | 1 | TUBE, HANDLE | 8 | 80284A | 6 | SCREW, SH, #10 X 3/4” | |

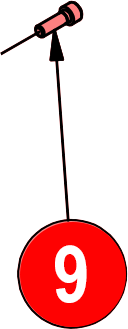

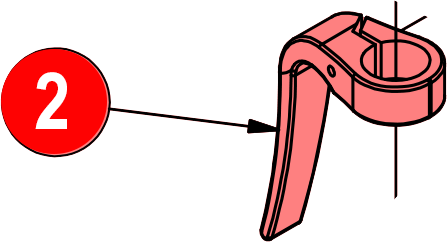

2 | 504540 | 1 | HOOK, CORD | 9 | 962289 | 1 | SCREW, SH, 1/4” X 3/4” | |

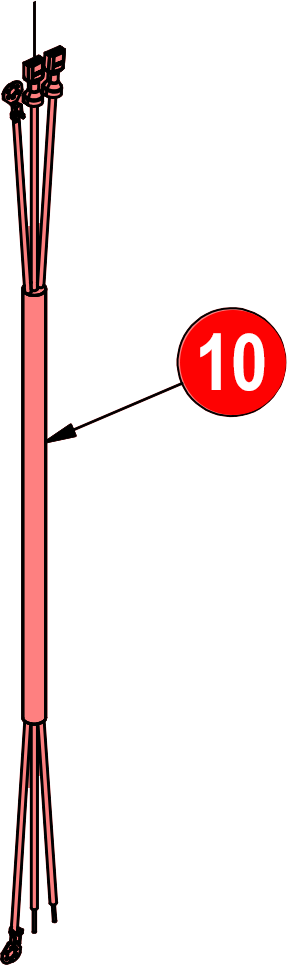

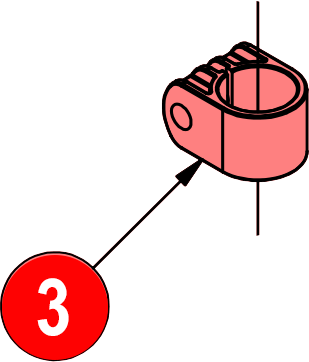

3 | 502040 | 1 | CLAMP, HANDLE | 10 | 56384396 | 1 | CORD, INTERCONNECTING | |

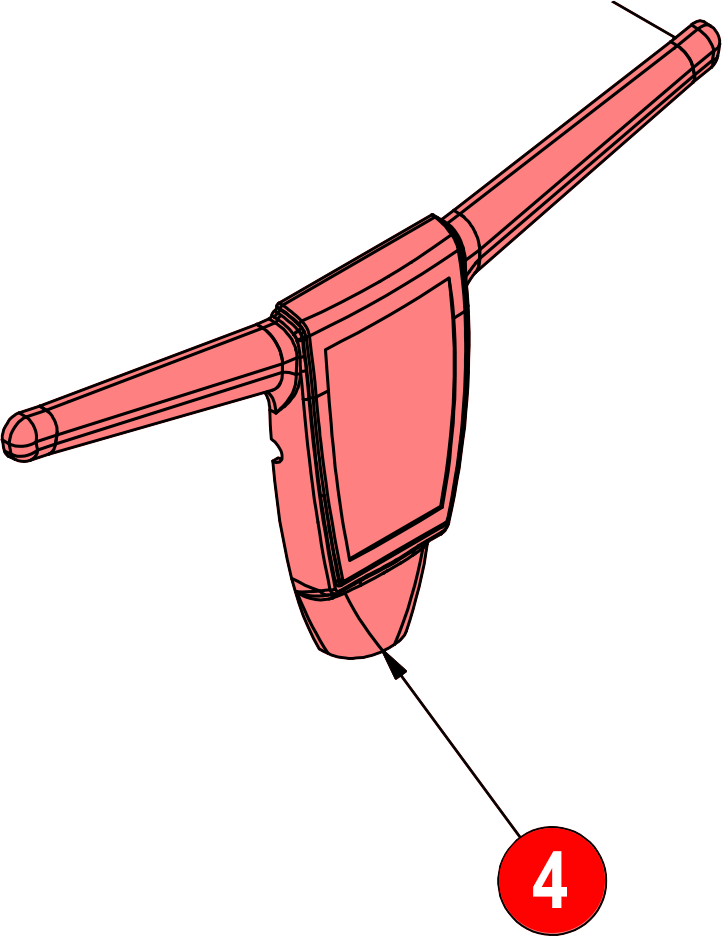

4 | 21074A | 1 | FRONT, HANDLE | 11 | 627561 | 1 | RELIEF, STRAIN | |

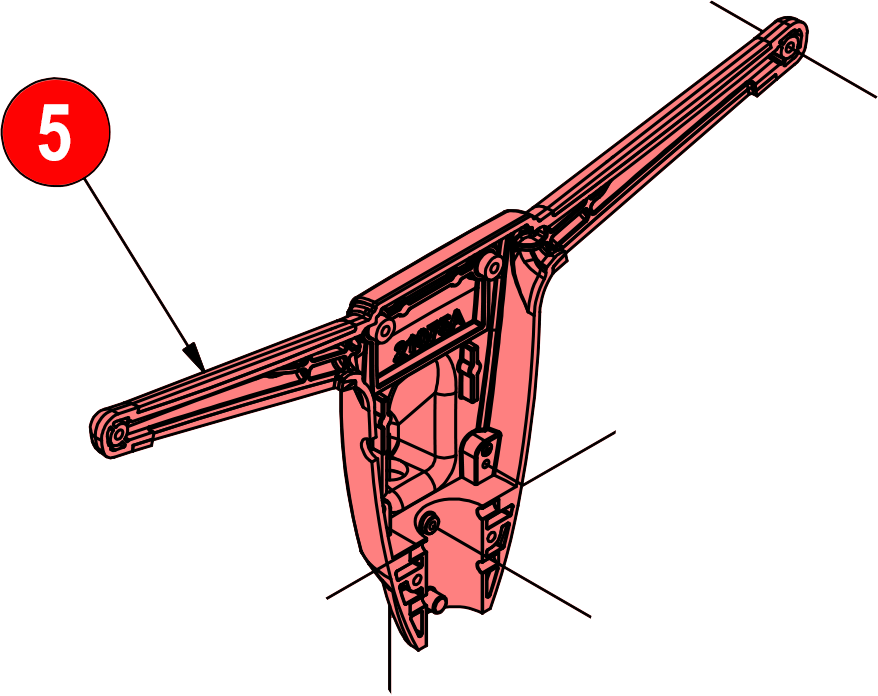

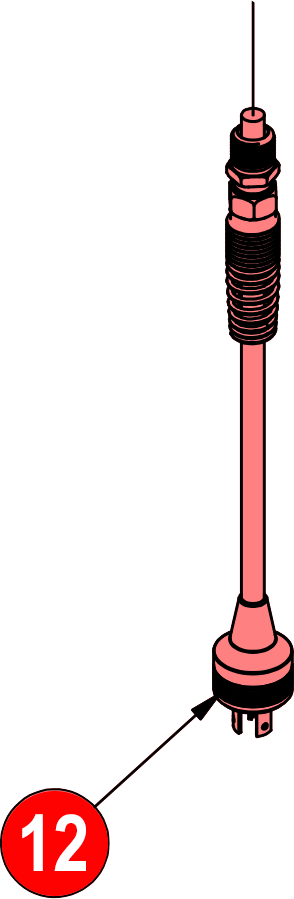

5 | 21075A | 1 | REAR, HANDLE | 12 | 56384398 | 1 | CORD, ASM. | |

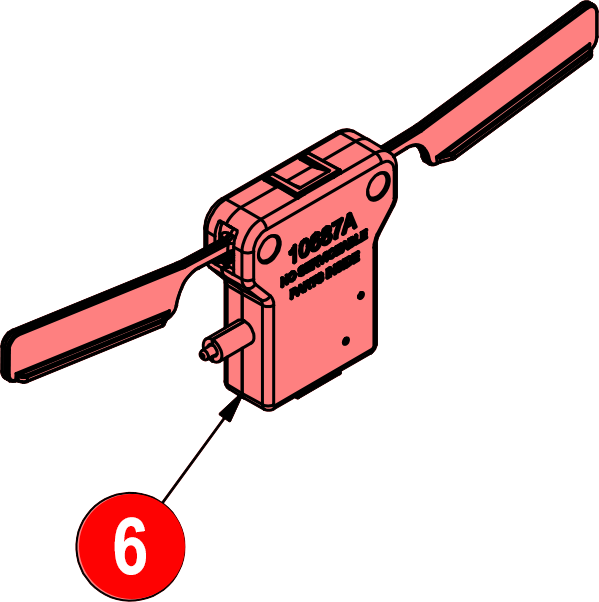

6 | 10687A | 1 | MODULE, INTERLOCK, ASM | 13 | 80291A | 1 | WASHER, FLAT, #10 | |

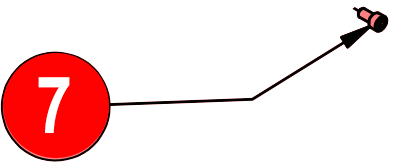

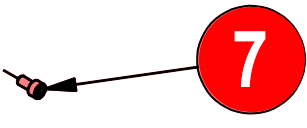

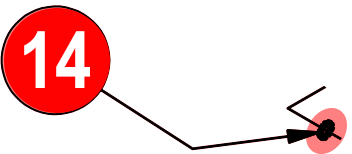

7 | 80290A | 3 | SCREW, SH, #10 X 3/8” | 14 | NB9445 | 2 | WASHER, STAR, #10 |
