EZ Sand
Base Assembly
![](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-base-base.png?sfvrsn=dd231ddd_0)
![part 56](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-56-1.png)
![part 56](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-56.png?sfvrsn=3ae80e41_0)
![part 55](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-55.png?sfvrsn=ff4d0e79_0)
![part 54](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-54.png?sfvrsn=71c7b9a3_0)
![part 53](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-53.png?sfvrsn=19811c9_0)
![part 52](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-52.png?sfvrsn=77d23e1a_0)
![part 51](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-51.png?sfvrsn=ae4d220a_0)
![part 50](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-50.png?sfvrsn=a145b892_0)
![part 49](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-49.png?sfvrsn=85fee3f0_0)
![part 58](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-48.png?sfvrsn=d917331_0)
![part 47](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-47.png?sfvrsn=9c6a63f4_0)
![part 46](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-46.png?sfvrsn=73bec2f0_0)
![part 45](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-45.png?sfvrsn=ee810c8_0)
![part 44](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-44.png?sfvrsn=4be05a0d_0)
![part 43](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-43.png?sfvrsn=dce37fc8_0)
![part 42](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-42.png?sfvrsn=3b0591c4_0)
![part 41](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-41.png?sfvrsn=d84c8079_0)
![part 40](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-40.png?sfvrsn=1c1a6210_0)
![part 39](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-39.png?sfvrsn=8862a53f_0)
![part 38](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-38.png?sfvrsn=99104559_0)
![part 37](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-37.png?sfvrsn=2c1fe44c_0)
![part 36](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-36.png?sfvrsn=3d523c26_0)
![part 35](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-35.png?sfvrsn=2526595a_0)
![part 34](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-34-1.png?sfvrsn=6e58d179_0)
![part 34](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-34.png?sfvrsn=82bef3bb_0)
![part 33](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-33.png?sfvrsn=7d063df5_0)
![part 32](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-32.png?sfvrsn=2b5ceba9_0)
![part 31](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-31.png?sfvrsn=746518c9_0)
![part 30](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-30.png?sfvrsn=7b4d9579_0)
![part 29](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-29.png?sfvrsn=49110084_0)
![part 28](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-28.png?sfvrsn=ffca55d1_0)
![part 27](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-27.png?sfvrsn=7700fc70_0)
![part 26](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-26.png?sfvrsn=4b19fc4b_0)
![part 25](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-25-1.png?sfvrsn=6cfea998_0)
![part 25](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-25.png?sfvrsn=954a89c0_0)
![part 24](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-24.png?sfvrsn=2b53cc67_0)
![part 23](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-23.png?sfvrsn=d4e87600_0)
![part 22](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-22.png?sfvrsn=44222a1e_0)
![part 21](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-21.png?sfvrsn=6d634c9f_0)
![part 20](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-20-1.png?sfvrsn=cc5e207e_0)
![part 20](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-20.png?sfvrsn=33a94258_0)
![part 19](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-19.png?sfvrsn=368cae69_0)
![part 18](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-18.png?sfvrsn=c447acd8_0)
![part 17](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-17.png?sfvrsn=662bf1ab_0)
![part 16](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-16.png?sfvrsn=74c18966_0)
![part 15](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-15.png?sfvrsn=cd29e4d0_0)
![part 14](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-14.png?sfvrsn=2ee25bf9_0)
![part 13](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-13.png?sfvrsn=3a638880_0)
![part 12](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-12.png?sfvrsn=1445aeb7_0)
![part 11](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-11.png?sfvrsn=41d898e8_0)
![part 10](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-10.png?sfvrsn=f073969c_0)
![part 9](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-9.png?sfvrsn=93c5570d_0)
![part 8](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-8.png?sfvrsn=63c1693_0)
![part 7](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-7.png?sfvrsn=72d3ea7_0)
![part 6](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-6.png?sfvrsn=cb36b555_0)
![part 5](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-5.png?sfvrsn=324367bd_0)
![part 4](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-4-1.png?sfvrsn=d81680fd_0)
![part 4](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-4.png?sfvrsn=8f639831_0)
![part 3](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-3-1.png)
![part 3](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-3.png?sfvrsn=8628b9dd_0)
![part 2](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-2.png?sfvrsn=e008b5c6_0)
![part 2](/images/default-source/parts-gui-app/ez-sand-base/ez-sand-1.png?sfvrsn=6c53422_0)
Item | Part Number | QTY | Description | Item | Part Number | QTY | Description | |

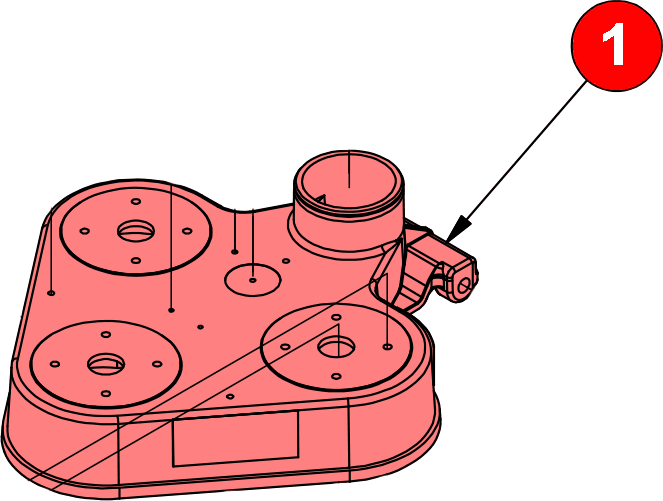

1 | 29892A | 1 | FRAME, MAIN, EZ-SAND | 28 | 80319A | 3 | NUT, 10-24, U-TYPE, 938PK | |

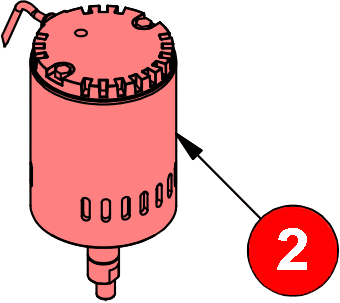

2 | 53672A | 3 | MOTOR, 1/3HP, 5000 RPM | 29 | 962666 | 3 | SCREW, 10-24 X 3/4 PAN HEAD PHILLIPS | |

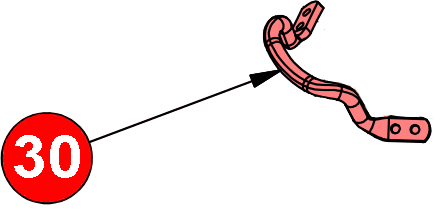

2A | 54287A | 1 | ARMATURE, ASM., EZ-SAND | 30 | 61806A | 1 | HANDLE, HOUSING, EZ-SAND | |
2B | 40826A | 1 | BRUSH, ASM., CARBON | 31 | 81217A | 4 | NUT, 1/4-20 X .218H, NYLOK | |
2C | 448396 | 1 | SPRING, BRUSH | 32 | 53770A | 3 | KEEPER, LATCH, CONCEALED | |

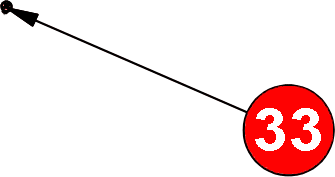

3 | 80139A | 4 | SCREW, 1/4-20 X 7/8 BT | 33 | 962027 | 6 | SCREW, 8-32 X 1/2, PAN HD | |

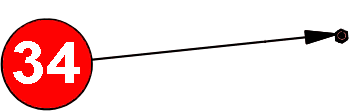

4 | 807305 | 6 | RING, SNAP | 34 | 920065 | 8 | NUT, 8-32, ESNA 22NM-82 | |
5 | 915028 | 3 | KEY, 1/8 X 5/8, WDRF 5 | 35 | 80310A | 2 | SCREW, 6-32 X 1/2, PAN HD | |

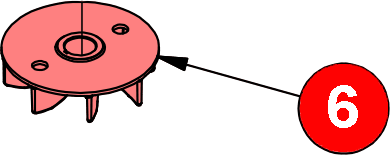

6 | 29893A | 3 | FAN, DUST, EZ-SAND | 36 | 962565 | 3 | SCREW, 3/8-16, BT ST NC3 | |

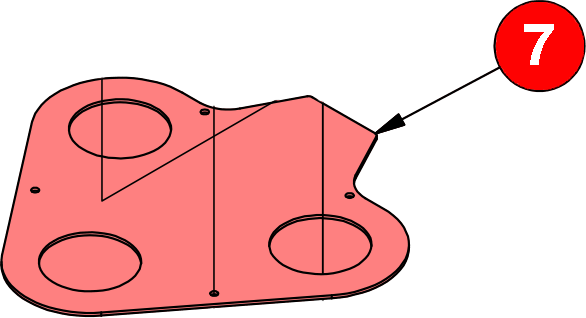

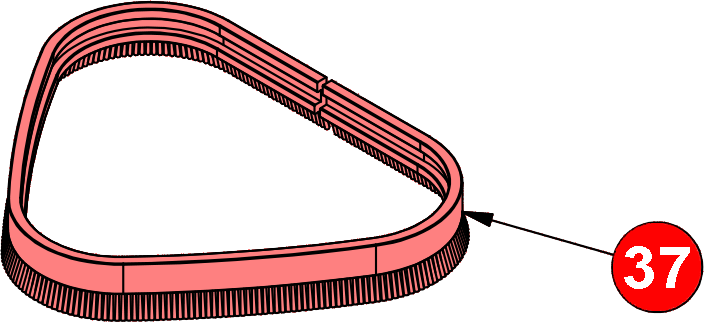

7 | 61841A | 1 | PLATE, COVER, LOWER HOUSING | 37 | 30685A | 1 | SKIRT, DUST, EZ-SAND | |

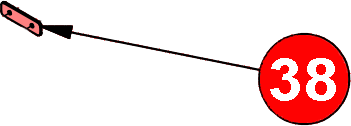

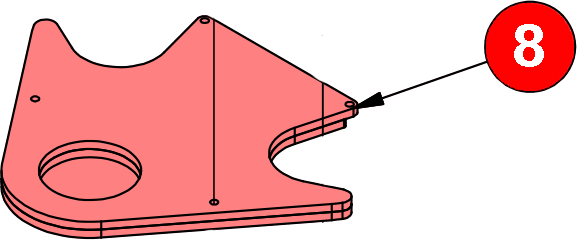

8 | 61873A | 1 | WEIGHT, BOTTOM | 38 | 61793A | 1 | PLATE, SKIRT, BACKING, | |

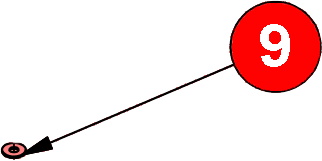

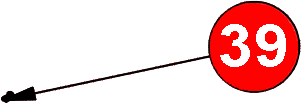

9 | 87007A | 3 | WASHER- CONTROL SHAFT ECCENTRIC | 39 | 80309A | 2 | SCREW, 6 X 3/8, SHEET METAL | |

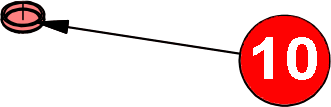

10 | 30771A | 3 | PLUG SANDING PAD | 40 | 980603 | 1 | WASHER, LK 10 EXT | |

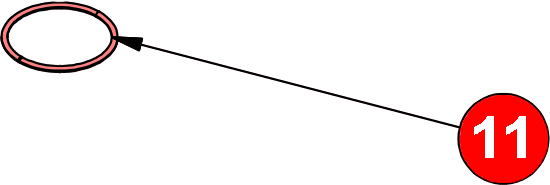

11 | 61795A | 1 | RING, LOCKING ADAPTER | 41 | 70824A | 2 | LABEL, HDTR, 1.75 X 4 | |

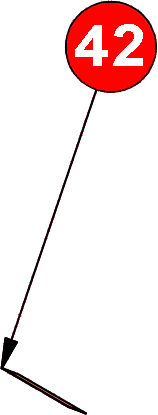

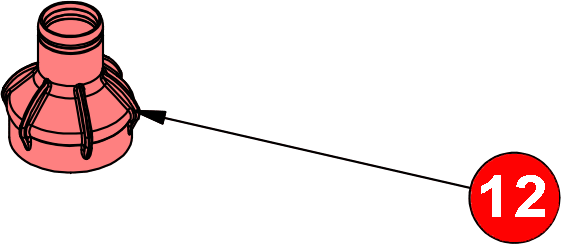

12 | 53676A | 1 | ADAPTER, VACUUM, EZ-SAND | 42 | 56380639 | 1 | DECAL, PROP 65 | |

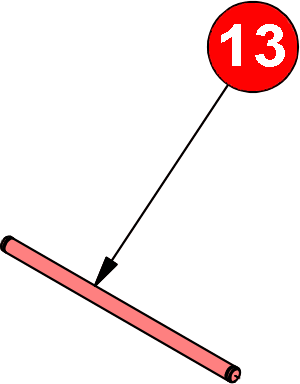

13 | 61744B | 1 | AXLE, WHEEL, OBS-18 | 43 | 77234A | 1 | LABEL, WARNING, HEAVY | |

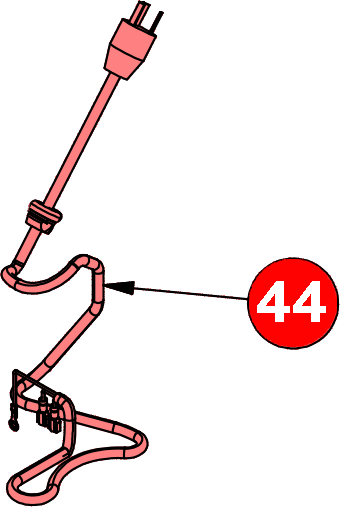

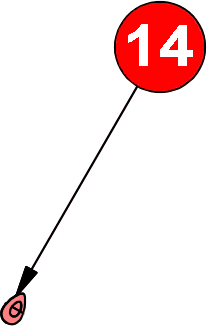

14 | 80295A | 2 | WASHER BOWED .516ID X 1.06OD | 44 | MP472600 | 1 | CORD, INTERCONNECT, TWIST, | |

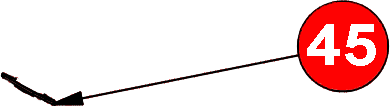

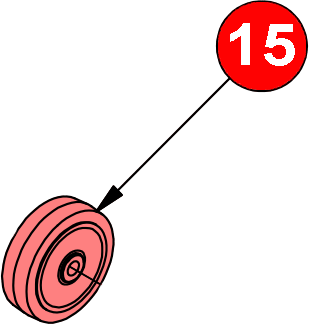

15 | 59940A | 2 | WHEEL, 4 X1-1/4 W/ 1/2 X 1-3/8 HUB | 45 | MP472801 | 1 | PLATE, ADAPTER, STRAIN | |

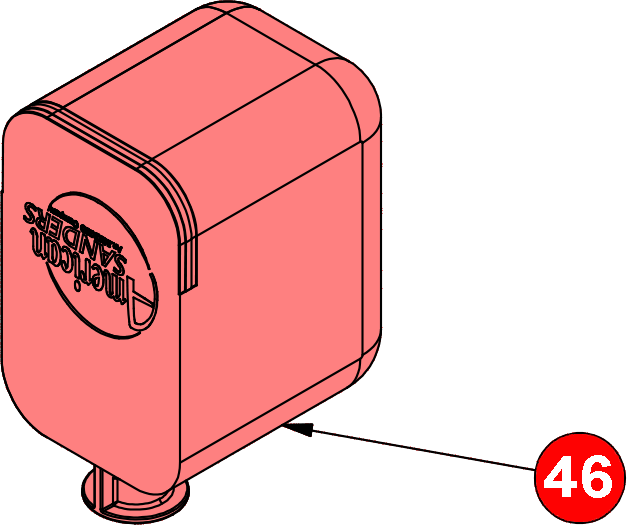

16 | 980215 | 2 | WASHER, THRUST, WHEEL, FM | 46 | 53544C | 1 | BAG, DUST, CE7/SE7 | |

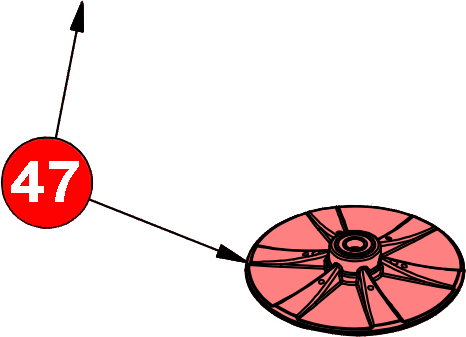

17 | 507342 | 2 | RING, RETAINING | 47 | MP481700 | 3 | DRIVER ASM., EZ-SAND | |
18 | 912287 | 1 | RECTIFIER | 48 | NB069700 | 3 | BOLT, HEX, 1/4-20 X 1/2, W/ THD LK | |
19 | 980650 | 1 | WASHER, .19 X .34 X .04 LOCK | 49 | NB019100 | 12 | BOLT, HEX, 1/4-20 X 3/4, GD 5 | |
20 | 85307A | 2 | SCREW, 10-32 X 5/8, PN ST PH | 50 | NB6110 | 12 | WASHER, LOCK, 1/4” | |
21 | 40957A | 2 | BLOCK, TERMINAL, EZ-SAND | 51 | 747304 | 1 | RING, RETAIN ARM BRG 37 | |

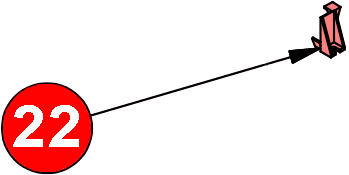

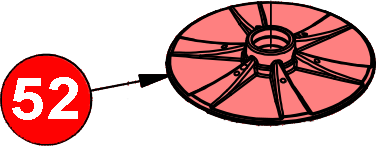

22 | 40958A | 1 | ADAPTER, MOUNTING, EZ-SAND | 52 | MP481300 | 1 | DRIVER, DISC, SANDING | |

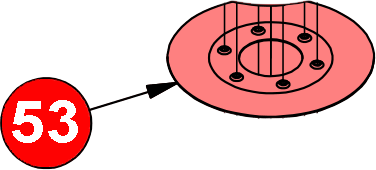

23 | 85303A | 2 | SCREW, 8-32 X 3/8, PN ST PH | 53 | MP482000 | 1 | DISC, SANDING, W/ HOOK | |

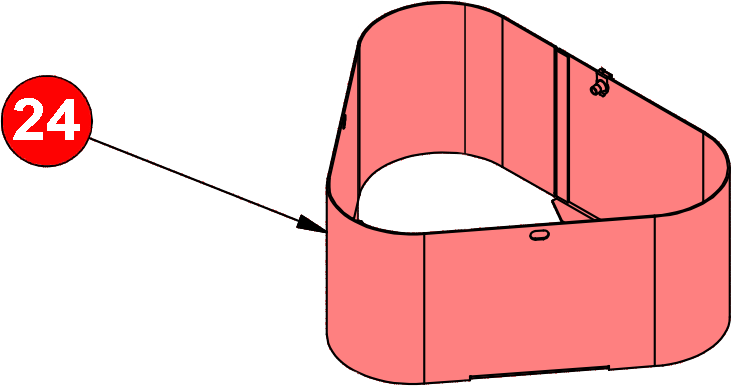

24 | 61847A | 1 | SHROUD, MOTOR, EZ-SAND | 54 | 61355A | 1 | SPACERCASTER WHEEL AM 8&12 | |

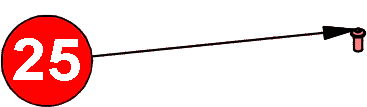

25 | 98472A | 7 | BUTTON, 1/4-20 X 5/8, HD | 55 | 80364A | 6 | SCREW, M5-.8X12 FHSR | |
26 | 40956A | 1 | HARNESS, RECT, TERM BLK | 56 | 56380282 | 2 | BEARING-BALL 6002 CUSTOM | |

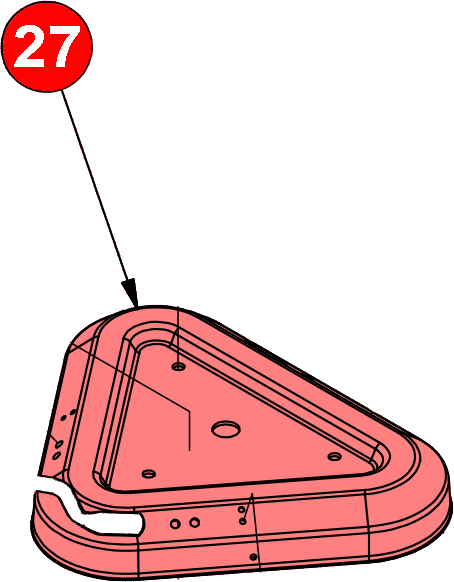

27 | 61846A | 1 | COVER, MOTOR, EZ-SAND |
